[stack#044] 계면층 · 켜기 — 스위치 속 얇은 막을 새것으로 바꿨는데 왜 그 밑에 옛것을 조금 남길까요?

스위치 속 얇은 막을 새것으로 바꿨는데, 왜 그 밑에 옛것을 조금 남길까요?

스위치의 게이트 쪽 막은 한 겹이 아니라 여러 겹을 쌓은 구조입니다.

거친 벽에 새 벽지를 바로 바르면 들뜨니, 얇은 초배지부터 한 겹 바르죠.

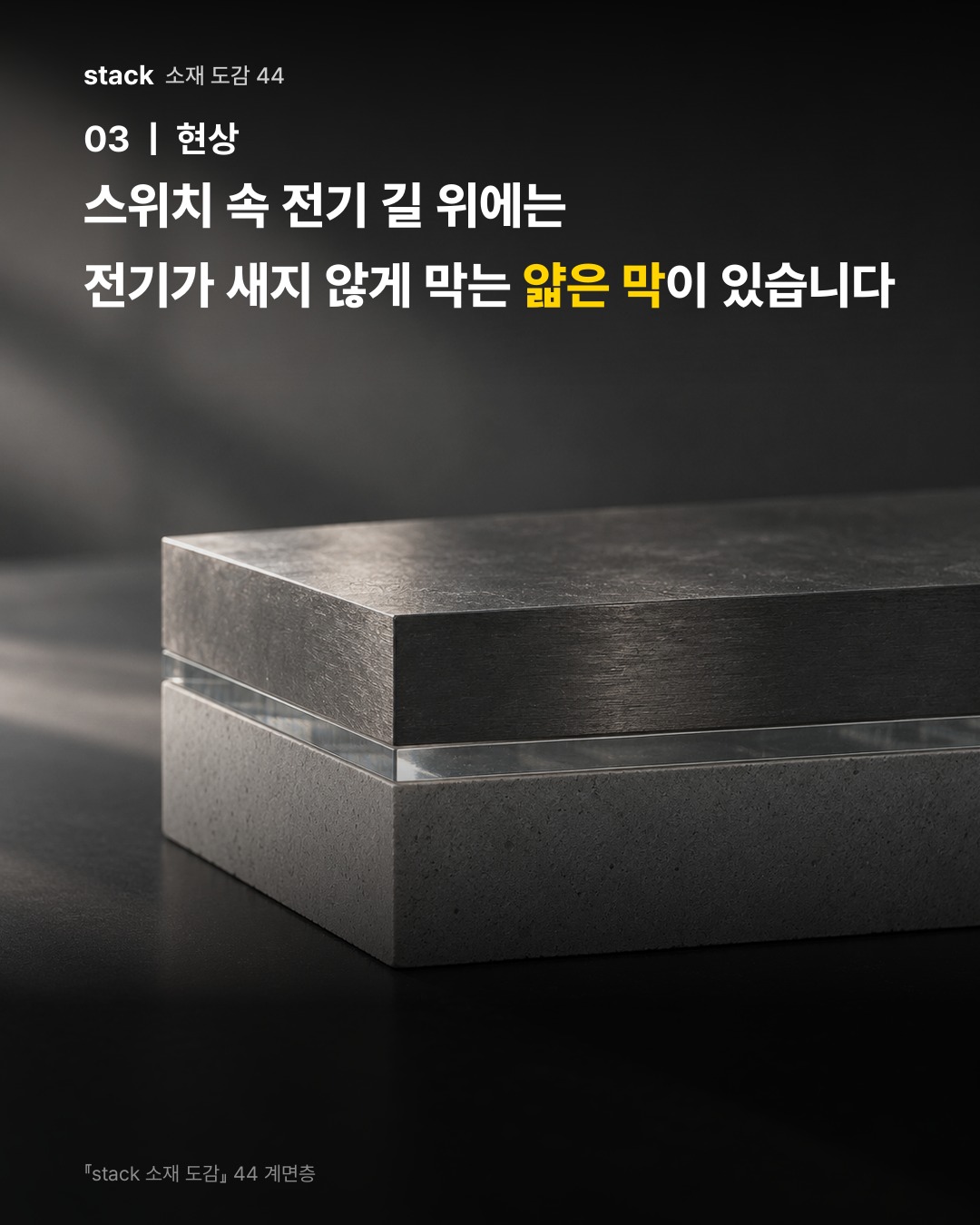

스위치 속 전기 길 위에는, 전기가 새지 않게 막는 얇은 막이 있습니다.

이 막은 스위치를 조절하는 쪽과 전기가 지나는 길 사이를 떼어 놓는 절연막입니다.

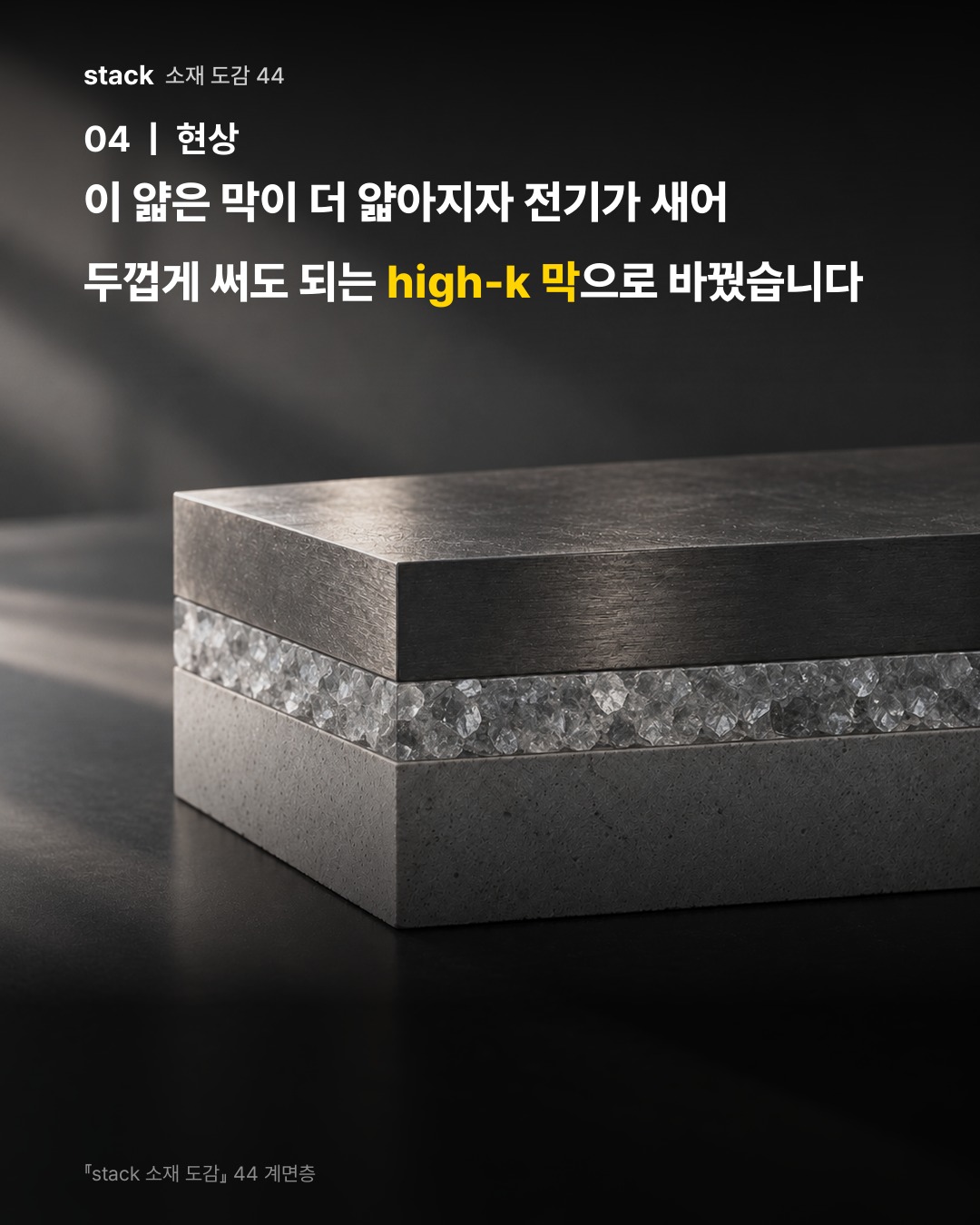

이 얇은 막이 더 얇아지자 전기가 새어, 두껍게 써도 되는 high-k 막으로 바꿨습니다.

high-k는 유전율(k)이 큰 재료라는 뜻입니다.

high-k 막은 물리적인 두께를 늘리면서도 스위치를 조절하는 힘은 유지해서, 새는 전기를 줄입니다.

high-k 막에는 하프늄 산화물을 바탕으로 한 재료가 쓰입니다.

그럼 high-k 막을 실리콘에 바로 얹으면?

맞닿은 면에 흠이 생겨 전자가 잘 못 흐릅니다.

맞닿은 면의 흠은 전자가 움직이는 정도와 스위치 특성, 신뢰성을 좌우합니다.

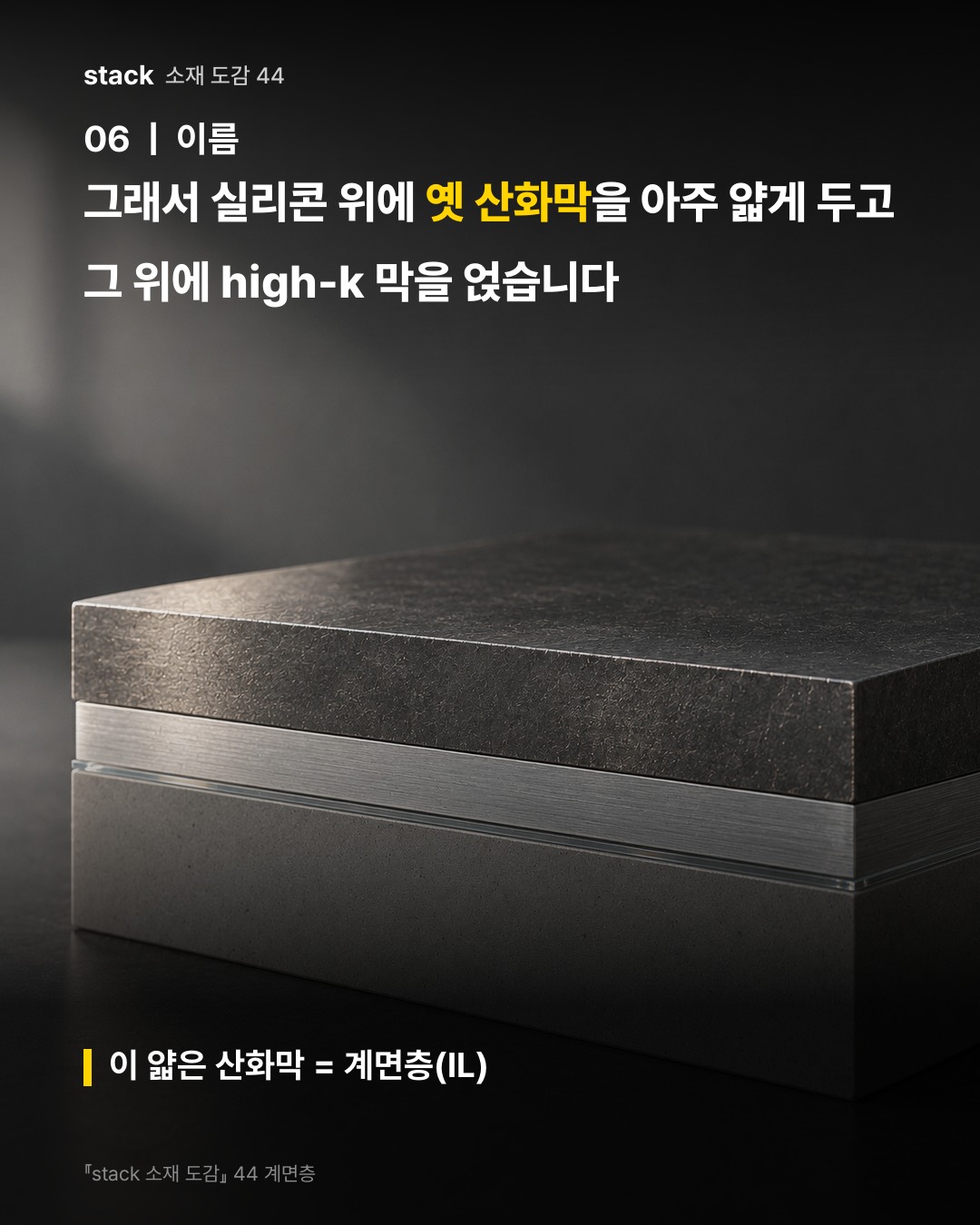

그래서 실리콘 위에 옛 산화막을 아주 얇게 두고, 그 위에 high-k 막을 얹습니다.

이 얇은 산화막이 계면층(IL)입니다.

이 산화막은 밑의 실리콘 표면을 산화시켜 만들 수 있어서, 실리콘과 맞닿는 면의 품질이 좋습니다.

이 얇은 산화막이 전기가 지나는 길과 막이 맞닿는 면의 품질을 지킵니다.

계면층을 얇게 두는 것은 막을 전기적으로 얇게 유지하는 일과 새는 전기를 줄이는 일 사이의 절충입니다.

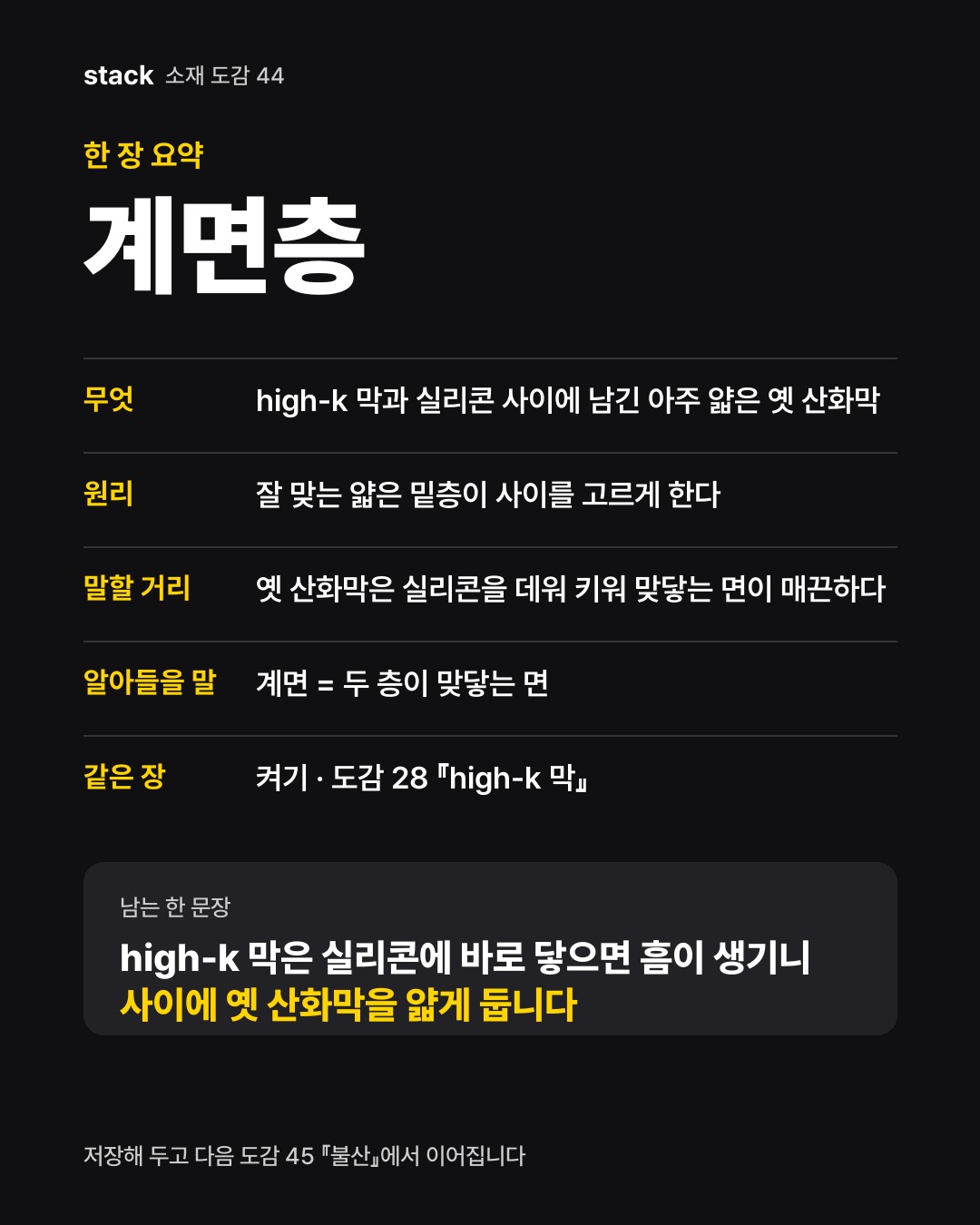

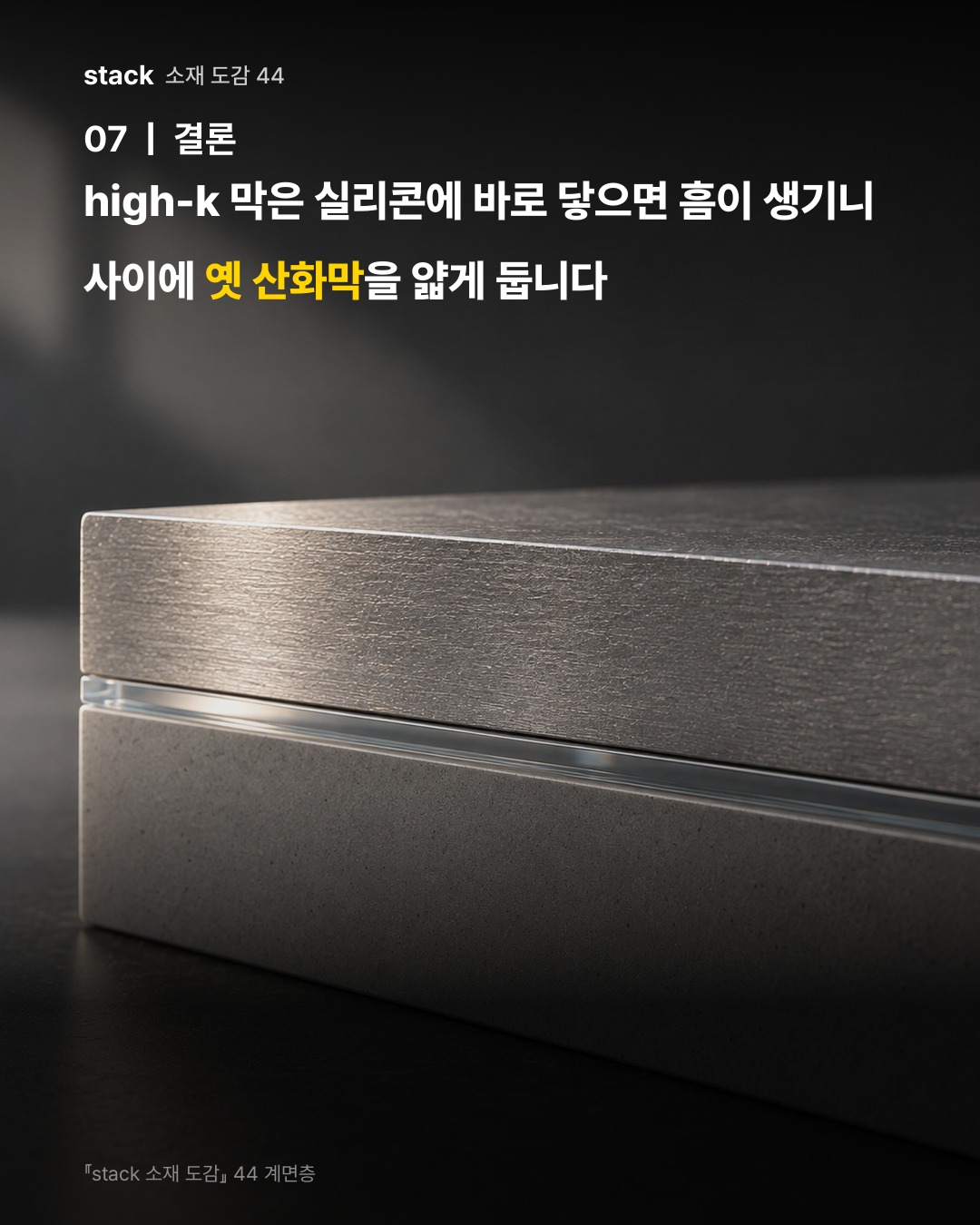

high-k 막은 실리콘에 바로 닿으면 흠이 생기니, 사이에 옛 산화막을 얇게 둡니다.

결국, high-k 막은 실리콘에 바로 닿으면 흠이 생기니 사이에 옛 산화막을 얇게 둔다.

이미지 AI 생성 · 개념도

출처

· High-κ gate dielectrics: Current status and materials properties considerations. Journal of Applied Physics (2001).

https://doi.org/10.1063/1.1361065

· Gate oxide. Wikipedia.

https://en.wikipedia.org/wiki/Gate_oxide

· High-κ dielectric. Wikipedia.

https://en.wikipedia.org/wiki/High-kappa_dielectric

· Interface (matter). Wikipedia.

https://en.wikipedia.org/wiki/Interface_(matter)
