● CTF 기반 96단 NAND Flash



 메모리 반도체를 구분하는 큰 영역은 약 70%는 Cell이라고 하는 단위 메모리, 기억소자로 쓰이는 Cell 트랜지스터입니다. 그 이외의 부분이 Peri.입니다. 이 Peri.는 Cell을 구동하고 입출력을 하기 위한 Peri 트랜지스터입니다. 2D일 때는 같은 기판에 만들었었는데 3D로 넘어가면서 두 공정이 분리되었습니다.



여기서 Peri. 영역 위에 Cell을 만드는 것이 PUC구조를 말합니다. 메모리 반도체에 30%의 영역을 차지하던 Peri. 영역 위에 Cell이 있기 때문에 같은 면적 안에 훨씬 더 많은 Cell을 넣을 수 있어 가격 경쟁력을 높일 수 있습니다. 그리고 단순히 면적만 줄어든 것이 아니라 성능도 올라갔습니다. 앞서 Peri.가 데이터의 입출력을 담당한다고 했는데 이 데이터 입출력 통로를 늘릴 수 있을 정도로 Peri 영역도 넓어져 성능이 올라갑니다. 데이터를 차량, 데이터 입출력 통로를 차선에 비유하면 이해하기 쉬울 것 같습니다. 차선이 넓어지니 차량이 더 많이 이동 할 수 있게 된다고 생각하면 될 것 같습니다.



플로팅 게이트 vs CTF

플로팅 게이트와 CTF의 구조는 거의 비슷합니다. 기존의 플로팅게이트는 데이터를 ‘폴리실리콘’이라는 도체에 저장을 했던 것을 CTF는 ‘나이트라이드’라는 부도체에 저장을 합니다. CTF는 기존의 플로팅게이트 구조에 비해서 셀 간 간섭현상이 덜 해서 3D 낸드 플래시 구조에 적합합니다.



3D NAND Flash

CTF 구조를 원통형으로 위로 적층한 것이 3D 수직 낸드 플래시 구조입니다. 게이트가 채널을 둘러쌓은 구조로 되어 있어 이를 GAA(Gate-All-Around)라고 합니다. 셀 간 거리가 가까워질수록 간섭으로 인해 데이터가 손실 되는데 이런 손실을 막기 위해 거리를 둔 것이 위 그림에 검은 부분입니다. 보통 이런 낸드 구조를 아파트에 비유하는데 각 셀이 집, 검은 부분이 층간 소음을 막기 위한 구조, 그리고 가운데 뚫려있는 구조가 엘리베이터라고 볼 수 있습니다.





PUC

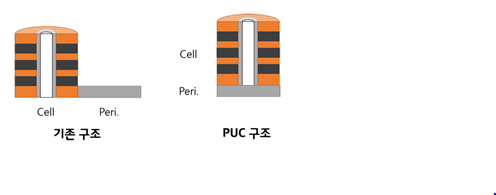

PUC는 Peripheral under Cell의 약자로 Cell 아래에 주변부 회로(Peri.)를 두는 구조입니다. 주변부 회로의 역할은 데이터를 저장하는 셀들이 작동할 수 있게 컨트롤 하는 회로입니다. 주변부 회로가 기존 낸드 플래시 면적에 30%를 차지했던 만큼 PUC 구조를 통해서 크기를 30% 정도 줄일 수 있습니다. 이를 아파트에 비교하면 저층에 상가가 있는 주상복합 아파트라고 할 수 있을 것 같습니다.





반도체



 반도체의 발전과정을 알아보기 반도체에 정의가 무엇인지 알아 볼까요? 반도체는 영어로 Semi-conductor라 불립니다. 그러니까 도체와 부도체의 성질을 모두 가지고 있는 물질인 것이죠. ‘외부자극으로 전기가 흐르는 도체가 되거나 혹은 전기가 흐르지 않는 부도체가 되기도 하는 두 가지 성질을 임의로 조절 할 수 잇는 물질이다’. 이것이 반도체의 정의 입니다. 수도꼭지(외부자극)을 열어 물을 흐르게 하고(도체), 수도꼭지를 닫아 물을 안 흐르게(부도체) 이를 원하는 데로 조절 할 수 있는 성질을 갖는 물질이 반도체 입니다.



반도체는 왜 사용하게 되었을까? 처음 반도체의 역사는 현재의 필요와는 조금 다른 통신기술과, 빠른 계산능력의 필요에 의해 시작됩니다. “멀리 있는 사람과 대화를 주고 받을 수 없을까?”란 의문에 전기신호를 통해 이를 극복하고자 하였으나 거리가 멀어질 수록 전기신호가 약해지는 현상이 발생했습니다. 약해지는 신호를 중간에서 증폭시켜주는 역할을 한 것이 진공관입니다. 제2차 대전에서 적군보다 빠른 계산 능력을 가지고 있는 것은 큰 이점이었습니다. 이를 위해서 1946년 최초의 컴퓨터인 에니악(ENIAC)이 발명됩니다.

 하지만 에니악은 무려 18,000개의 진공관으로 이뤄져 있었고 엄청난 전력을 필요로했습니다. 게다가 18,000개의 진공관에서 나오는 열은 엄청 났습니다. 때문에 열에 약한 진공관이 쉽게 고장이 났고 실제로도 에니악의 사용시간보다 고치는 시간이 더 많았다고 합니다. 열에 강한 증폭장치의 필요성이 늘어나던 시점에 1947년 벨 전화연구소에서 게르마늄(Ge) 반도체로 된 다이오드와 트랜지스터를 발명합니다. 트랜지스터는 Transfer + resistor의 두 단어를 합친 것 입니다. 이 트랜지스터의 발명으로 인해 전자기기의 크기와 소비전력이 크게 줄고 가격도 낮아졌습니다. 이후 1960년에 고 강대원 박사가 기존의 게르마늄이 아닌 실리콘을 이용한 트랜지스터 MOSFET (Metal- Oxide Semiconductor Field Effect Transistor)의 기본모형을 개발했습니다. 이를 응용해서 만들어 낸 것이 현재의 IC(Integrated Circuit), 반도체 집적회로입니다. 반도체 집적회로는 트랜지스터나 다이오드 등 개개의 반도체를 따로 사용하는 것이 아닌 이들을 모아서 쌓아져 있습니다.

 이때부터 반도체는 더 많은 트랜지스터를 집어넣는 집적화의 길을 걸어 왔습니다. 현재는 10 나노 공정까지 이뤄졌고 10 나노 공정보다 더 미세한 공정을 위해서 EUV라는 새로운 노광장비가 도입되고 있습니다. 10나노 공정의 벽까지 극복하고 더 미세하게 발전하고 있는 반도체 이러한 발전에 발 맞춰 SK하이닉스도 최근 이천에 EUV 장비를 도입하는 M16 반도체공장을 증설한다고 발표했습니다. 이는 메모리반도체 생산을 위해 EUV를 도입한 최초의 계획이기도 합니다.









 HBM

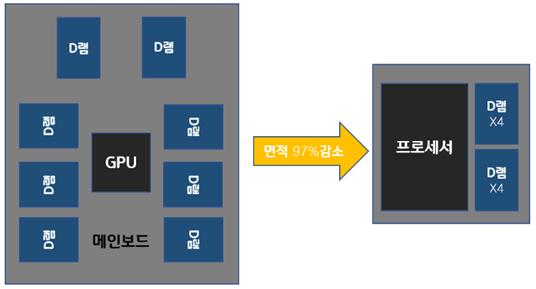

 HBM은 'High Bandwidth Memory'의 약자로 광대역폭을 가지는 메모리로, 주로 그래픽 메모리에 사용됩니다. GPU에 들어가는 DRAM은 GDDR이라고 하는데 GDDR은 32bit에 불과한 대역폭을 가지고 있습니다. 이에 반해 HBM은 1024bit에 높은 대역폭을 가지는 메모리 반도체이죠. 여기서 Bit는 데이터의 입,출구라고 말할 수 있는데요. 이 출구가 HBM은 GDDR보다 많기 때문에 하나의 칩당 데이터를 처리하는 속도가 GDDR에 비해 느려도 전체로 보면 GDDR에 비해 엄청나게 빠른 속도를 자랑합니다. Bit를 차선에 비유를 한다면 데이터를 차량으로 생각할 수 있죠. GDDR이 제한속도가 100인 4차선 도로라면 HBM은 제한속도가 80인 16차선 도로라고 보시면 됩니다.

 이러한 발전을 가능하게 한 것은 TSV라고 하는 후공정 기술 덕분입니다. 반도체를 만드는 과정은 전공정과 후공정으로 크게 나눌 수 있는데 전공정은 웨이퍼 위에 회로를 만드는 과정입니다. 이에 반해 후공정은 만들어진 회로를 자르고 외부와 접속할 선을 연결하는 패키징 과정입니다. 쉽게 설명하자면, 피자의 도우를 만들고 위에 토핑을 올리는 과정까지가 전공정, 피자를 먹기 쉽게 자르고 포장을 하는 과정이 후공정이라 할 수 있죠.

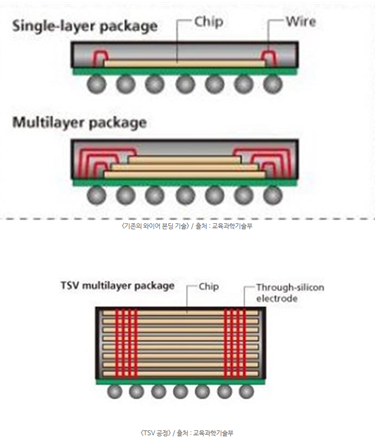

 기존의 패키징 방법인 와이어 본딩 기술은 아래 그림에서 볼 수 있듯 기판과 반도체 칩을 연결하는 와이어가 칩 가장자리에 위치를 하기 때문에 칩과 기판의 데이터 이동 통로(와이어)의 개수를 늘리는데 한계가 있습니다.

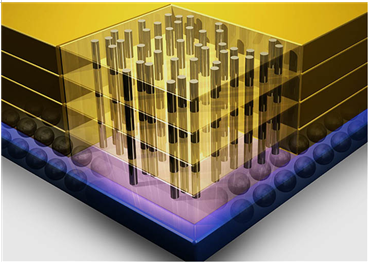

 반면 TSV 기술은 그림에서 볼 수 있듯 수백 개의 미세한 구멍을 뚫어 칩을 관통하는 전극을 연결합니다. DRAM의 동작속도는 데이터의 이동 통로의 개수에 비례하기 때문에 기존 와이어 본딩 기술보다 더욱 많은 데이터의 통로를 만들 수 있는 TSV 기술을 활용하면 동작속도를 높일 수 있습니다.

 TSV 공정은 칩을 관통해서 데이터가 이동 하기 때문에 칩→기판→칩 이러한 방식으로 데이터가 이동하는 와이어 본딩 기술에 비하여 데이터의 이동 경로가 짧습니다. 때문에 전력소모를 덜고 데이터의 이동속도를 빠르게 할 수 있습니다. 이 외에도 DRAM의 적층을 통해 기판에 필요한 면적이 97%까지 감소되어 초소형 고화질 기기를 기대 할 수 있습니다.

 데이터 처리 속도는 크게 늘고 전력소모와 제품의 크기는 줄어든 HBM, 이러한 장점 때문에 HBM의 채용분야는 그래픽 메모리에서 빅 데이터 처리를 위한 슈퍼컴퓨터, 서버, AI 기술 등으로 점차 채용 범위를 늘려 나가고 있습니다

 HBM은 2014년 SK하이닉스와 AMD가 협력해서 처음 만들었고, 지난해에 반도체 올림픽이라고 할 수 있는 <국제 고체 회로 학술회의>에서는 HBM보다 속도를 올린 HBM2를 선보인 바 있습니다.















* 트랜지스터

규소나 게르마늄으로 만들어진 p형 반도체와 n형 반도체를 세 겹으로 접합하여 만든 전자회로 구성요소, 베이스(B), 컬렉터(C), 이미터(E) 세 개의 단자를 이용한다. 이미터에서 전류가 흐르고, 베이스가 흐름을 제어하고 베이스에 입력된 신호가 컬렉터로 흐른다.



* 다이오드

 트랜지스터와 비슷하지만 전류를 한 쪽 방향으로만 흐르게 하는 것을 목적으로 한다. p형 반도체와 n형 반도체를 한 면에 접합시켜놓은 형태, 발광 다이오드, 광 다이오드, 정류 다이오드 등 여러 가지 종류가 있다.



* MOSFET

 기본적인 역할은 전기 신호를 조절하는 스위치 역할을 한다. 크게 Source, Drain, Gate insulator, Channel로 이뤄져 있다. 전류를 물에 비유하면 Source는 수원지, Gate는 수문, Drain은 배수로, Gate 아래의 Gate insulator는 댐, 그리고 Channel은 수로라고 할 수 있다. Gate에 전압에 따라 즉, Gate의 수위에 따라 Source의 Drain의 전류를 조절한다.







* DRAM

 정보를 저장하고 기억하는 기능을 하는 메모리 반도체는 크게 휘발성과 반도체와 비 휘발성 반도체로 분류됩니다. 그중 DRAM은 휘발성 반도체로 전원이 끊기면 저장된 정보가 사라집니다. 주로 컴퓨터의 메인 메모리, 영상정보를 처리하는 그래픽 메모리 그리고 IOT 기술에 발전에 따라 여러 가전제품도 사용되고 있습니다. 또한 스마트폰 및 태블릿 PC와 같은 모바일 기기에서도 채용량이 급증하고 있습니다.

 모바일 기기에서 채용되는 LPDDR은 Low Power의 약자로 전력소비가 적어 배터리가 중요한 휴대용 기기에 적합합니다. LPDDR은 모바일 기기에서 주 기억장치의 역할을 합니다. 컴퓨터에서 CPU의 역할을 하는 모바일 AP와 데이터를 주고 받으면서 빠르게 데이터를 처리 하는 일을 합니다.

 많은 양의 데이터를 고속으로 처리할 수 있어 그래픽 데이터 처리에 채용되는 GDDR은 게임 콘솔, 노트북, 데스크탑 그리고 HPC(High Performance Computing)에서 역할을 하고 있습니다. HBM은 GDDR 보다 향상된 처리속도를 자랑하며 그래픽카드는 물론 빅 데이터 처리용 서버, 자율주행, IOT, 인공지능 등 신기술의 활용한 IT 기기에 채용 될 것이라 전망 하고 있습니다.



* NAND Flash

 NAND는 DRAM과 다르게 전원이 끊겨도 저장된 정보가 남아있는 비 휘발성 메모리 반도체입니다. 반도체 칩 내부의 전자회로를 직렬로 연결하여 좁은 면적에 많은 셀을 배열할 수 있어 대용량화가 용이합니다. 이전에는 PMP, MP3, USB 등 저장장치에만 주로 사용되었지만 최근에는 스마트폰, 태블릿 PC의 저장장치 및 SSD등 여러 곳에 채용되고 있습니다.

 계속해서 새로운 기술들이 발전해 나감에 따라 NAND 플래시도 발전해 나갔습니다. 기존의 2D NAND가 가지는 수명감소 문제와 성능 향상의 문제를 획기적으로 해결한 3D NAND 플래시가 나왔습니다. 이전보다 더 빨라진 속도와 용량을 바탕으로 인공지능, 빅데이터, IOT 기술 등 4차 산업혁명 시대에 더욱 활약 할 것이라 전망하고 있습니다.



 * CIS (CMOS Image sensor)

 앞서 두 반과 달리 CIS 반은 비 메모리 반도체로 분류됩니다. CMOS 이미지센서(CIS)는 렌즈를 통해 들어오는 광학 에너지를 전기적인 영상으로 바꿔주는 역할을 합니다. 즉 CIS는 사진기의 필름 역할을 하며 인화과정 없이 사진을 볼 수 있게 도와줍니다. CIS는 CMOS 이외에 CCD가 있습니다. CCD 는 CMOS 에 비하여 고품질 고감도 촬영이 가능하게 하지만 전력소모가 크다는 단점이 있습니다. 이에 반해 CMOS는 화질은 조금 덜어지지만 전력 소비량이 적어 스마트 폰에 많이 채용 되었습니다. 현재는 CMOS 기술이 크게 향상되어 CMOS 채용 범위는 의료용 촬영장비, DSLR 게임기 등으로 더욱 늘어나고 있습니다.



 4차 산업과 SK하이닉스

2. 메모리 반도체 NAND FLASH



최근 뜨거웠던 TOSHIBA 인수를 기억하시나요? 도시바메모리의 인수전이 뜨거웠던 이유는 바로 낸드플래시(NAND FLASH) 때문입니다. 낸드플래시란 전원이 꺼져도 저장된 데이터가 날아가지 않는 비휘발성 메모리 반도체입니다. 반면 D램은 전원이 꺼지는 순간 저장된 자료가 모두 사라져버리죠. 우리가 스마트폰에 사진과 동영상을 저장하고 볼 수 있는 것도 바로 낸드플래시가 있기 때문입니다. 최근 스마트폰과 모바일 기기들의 용량이 커지고, PC의 하드디스크가 SSD로 급속히 교체되면서 낸드플래시의 판매량은 고공행진 중입니다. 상황은 이렇지만 대규모 양산이 가능한 낸드플래시 제조사는 불과 6곳입니다. 그러니 당연히 낸드플래시 글로벌 업체 2위인 도시바메모리의 인수 작전은 높은 관심을 받을 수밖에 없었겠죠?







* 4차 산업혁명과 반도체

 우리는 18세기 증기기관(1차 산업혁명)을 거쳐 전기(2차 산업혁명), 컴퓨터와 인터넷(3차 산업혁명)이라는 기술의 발전을 통해 세 차례 혁명적 변화를 경험했습니다. 최근엔 데이터 수요와 공급이 증가하고 기계가 데이터를 스스로 학습하는 기술(Machine Learning)이 등장하며 사람뿐만 아니라 사물도 언제 어디서나 데이터 통신이 가능해 졌습니다. 이러한 “지능정보기술”의 발달이 4번째 혁명의 물결을 만들어 내고 있습니다.

 알파고가 3천만 건의 기보를 자가학습하여 이세돌과 바둑 게임을 진행하고, 스타크래프트 게임을 학습한 AI(Artificial Intelligence)가 프로게이머랑 붙는 등 Machine Learning은 발전을 거듭하고 있습니다. 그렇다면 이러한 프로세스를 책임지는 도구는 무엇일까요? 그것은 바로 반도체입니다. AI의 학습을 위해선 수천만 건의 정보를 담아낼 저장고인 데이터 센터가 필요하고 이 안을 가득 채우는 요소가 바로 메모리 반도체이기 때문이죠. 최근 데이터 수요량이 늘어남에 따라 더욱더 뛰어난 메모리 반도체가 요구되고 있는 현실을 본다면 반도체는 4차 산업 혁명을 이끌어 나갈 주 도구임이 분명합니다.



 도시바메모리 인수를 시작으로 SK하이닉스 낸드플래시 성장에 대한 시장의 기대감이 높아지고 있습니다. SK하이닉스는 충북 청주 산업단지에 2조 2000억 원가량을 투자해 낸드플래시 공장을 건설해 공급량을 계속 늘려나간다고 하니 낸드플래시 시장에서의 SK하이닉스의 기술 경쟁력이 어느 정도 성장할 수 있을지 세간의 관심이 주목됩니다.

 세계적인 IT 기업들의 낸드플래시 요구에 맞물려 낸드플래시 메모리 반도체는 4차 산업혁명 속에서 그 위치를 증명해주고 있습니다. SK하이닉스도 역사의 흐름에 맞춰 낸드플래시 분야에서의 경쟁력을 갖추어 나가고 있습니다. 3차 산업혁명이 진행되어 스마트폰이 개발된 지 얼마 지나지 않은 것 같은데 벌써 4차 산업 이라니! 기술의 발전은 날로 빨라지는 것 같습니다.

 이러한 행보 속에서 4차 산업혁명의 중심에 서게 된 SK하이닉스의 활약을 기대해보며, 아울러 SK하이닉스에 지원하시는 여러분들께서도 SK하이닉스와 같이, 역사의 흐름에 서게 되는 것은 아닐까 기대해 봅니다.
